G4改裝勁戰反射面

本被文章 0 次, 共有回覆 2
0

0
看到同學在網拍購買G4改GP反射面,效果比原廠G4好很多
但是價錢對我來說負擔不起…就一直很猶豫要不要下手
偶然在01上看到有人將新勁戰反射面改到ATTILA上,雖然修掉很多地方,但效果似乎還在GP之上
比較了GP跟新勁戰的效果,似乎上新勁戰的反射面比較合乎我的需求
這時腦袋忽然有了另一個想法:那勁戰反射面咧?
因為朋友手邊有多一組車友送的勁戰燈具,於是我把主意打到那個勁戰燈具上,跟朋友要來準備開始動工

勁戰燈具拿到之後,先檢視一下,發現燈座上方有焦黑
猜測是之前的車友拿來上高瓦燈泡導致
不過無所謂,因為這個只是試驗品
如果這次成功的話,等這組燈具不堪使用時,就是改新勁戰燈具的時候了~
想法有了,接著開始備料:工欲善其事,必先利其器
本人手邊可以使用的工具相當的稀少,花了幾天前置時間到處詢價,準備購入工具
結果發現根本買不下手……(沒工作只好先以最少預算來頂著了…)
最後準備的工具、材料及花費如下



項目
數量
售價
備註

xyz
活動扳手
1
0
主要功臣,用來扳斷反射面不需要的部分

線鋸
1
0
次要功臣,用來鋸掉無法扳斷的部分

剉刀
3
0
沒有用的東西,磨了一下發現剉刀太細了,就放棄不用

吹風機
1
0
吹軟燈殼的防水膠用

中性填縫劑
1
70
黑色,接著用

資料夾

1
50
補強與防水罩製作的材料

勁戰反射面
1
0
朋友友情贊助

H4燈泡
1
140
菲利浦 60W/55W +30%亮度

H4插座
1
65
裝燈泡用

剪刀與絕緣膠帶
1
0
修改線組用

總計
325


xyz資訊工坊












由於這次改裝的時間有限,因此過程我沒照下來
有興趣的人可以去網路搜尋我前面講的那個ATTILA改新勁戰反射面的文章

行動:前一晚已經先用吹風機將勁戰的燈具分離,過程不小心將其中一邊的耳朵折斷了 囧
   還好不是反射面,因此狠下心將另一邊也折斷
   剛好隔天回家的時候,兩顆燈泡也燒掉,因此就順手將車手前蓋跟大燈拆下帶回房間
第一步:將G4大燈分解,使用工具為吹風機、一字起子與雙手
    分解G4大燈的過程比分解勁戰大燈還難…
    主要是燈具較小,不好施力,不過經過漫長的抗戰,勝利還是站在正義的一方~
第二步:比對G4反射面跟透明燈罩,修改勁戰反射面,使用工具為活動扳手、線鋸與雙手
    因為工具本身的限制,所以在修改的過程中,有不小心造成反射面的裂痕 T^T
    不過還好電鍍沒有剝落,影響不大
    經過一番修改,終於將勁戰的反射面卡進透明燈罩裡
    模擬裝上車的樣子,確認不會平射
第三步:修改後面固定用燈罩,使用工具為填縫劑、資料夾與雙手
    將原本G4後面的黑色固定用燈罩修出一個洞以容納勁戰的反射面
    結果修過頭了XD 因此利用同為PP材質的資料夾與填縫劑把洞補起來
    也順便做了防水層
第四步:裝上燈泡與插座,使用工具為剪刀、絕緣膠帶與雙手
    將原本G4的大燈線組剪斷,接上H4線組
    再將燈泡裝上燈具裡,反向裝回,搞定收工~


心得:
測試組:勁戰反射面+60W/55W大燈
對照組:G4反射面+雙35W大燈(憑印象)
近燈:
  對照組是以大燈廠牌不同,會造成不同的效果
  在對照組上我用過東亞跟歐斯朗的燈泡,東亞的照出來較廣,類似光團,而歐斯朗則是像個箭頭,尖端朝前的樣子照在地上,忠實呈現G4燈具的形狀
  測試組近燈在地上的照射效果類似GTR AERO,是一個倒梯型,但是有斜15度的切線
  而測試組也因為有切線的關係,打鳥的程度遠低於對照組
  亮度、廣度跟對照組相比略輸,但平均亮度卻大勝,雙載切線還在汽車後照鏡之下
  燈罩溫度也比對照組來得低,之前摸是會燙手,現在也會燙,但還在可接受的程度
  近燈效果以測試組較優
遠燈:
  亮度跟光形則跟對照組差不多,但範圍較廣,開遠燈時,前程一片光明呀XD
  遠燈略勝對照組


xyz
現在就先來看看完成之後的照片吧~

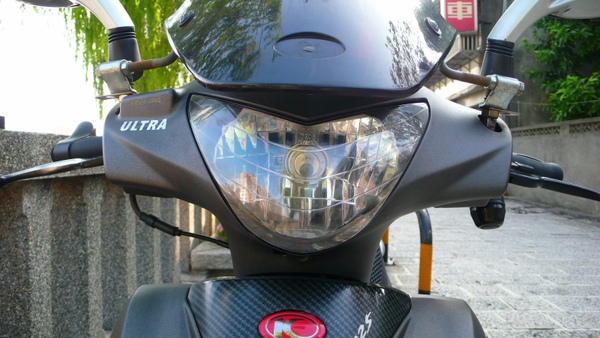

正面

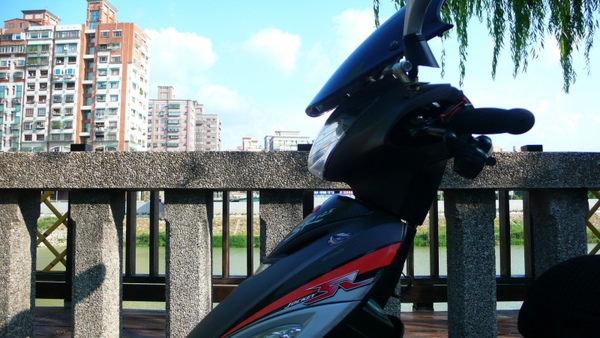

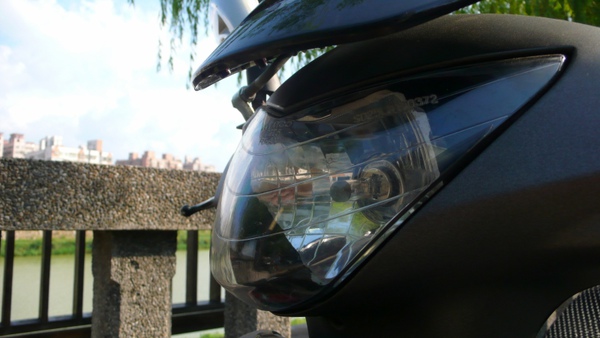

側面(可以看到反射面的邊邊沒有修得很好,因為懶了XD)

更遠一點的側面,感覺好像就沒什麼差了

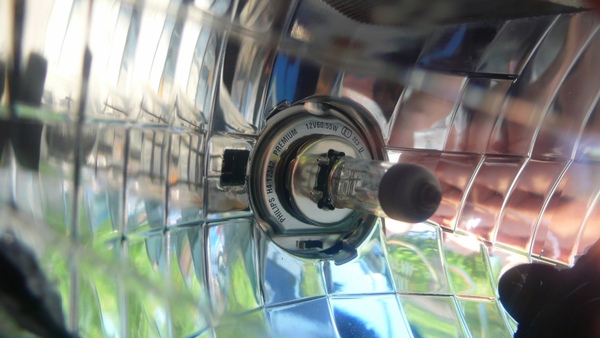

PHILIPS燈泡
第二張圖的反射面缺了一角,那部分原本是舊勁戰預留可接小燈的地方,原廠將它封印起來
這次修改會修掉後面的鎖點,所以只好破壞封印,導致那邊有一個洞的存在
同時也更清楚看得到焦黑的部分

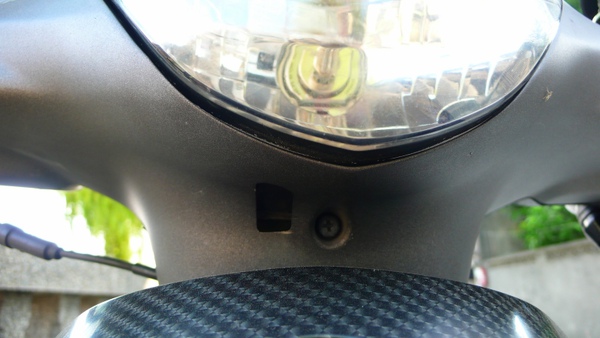

大燈遠近不可調(因為都粘死了XD)

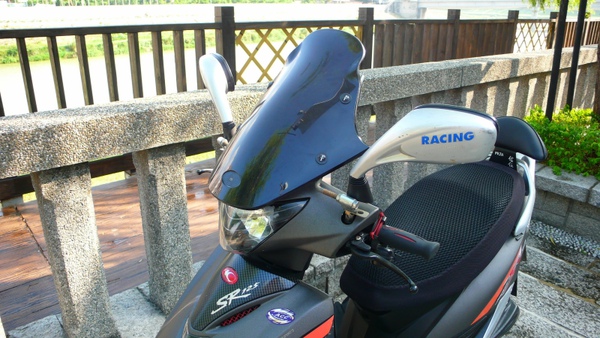

斜視圖

這張站在前面照的

以上,光形等改天我再照來跟大家分享
謝謝收看,我們下次再會









xyz



很高興又到了小弟奉上照片的時候了~
而這次也很高興的請到機研車友幫忙做對照組
測試器具:
本人:雙整流g4*1、全新剛買的菲利浦60w/55w +30%亮度的h4大燈*1、勁戰反射面*1
ColdFYN車友:全車led未改雙整流g4*1、用了三年的60w/55w銀星之光*1、GP反射面*1
相機:不太會用的panasonic lx3*1(感謝老姐出借)
怠速設定:光圈F2.8、快門5秒
催油門(3~4000RPM):光圈2.8、快門1秒
在看照片之前,我要先強調
這次的照片是讓大家看看勁戰與GP的光形,實際亮度會因相機設定而與實際情況有誤差
首先先來個環境亮度(相機設定同怠速設定)

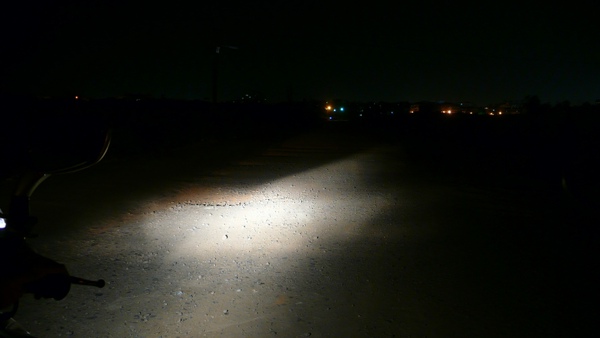

首先是ColdFYN的怠速近燈


ColdFYN的怠速遠燈

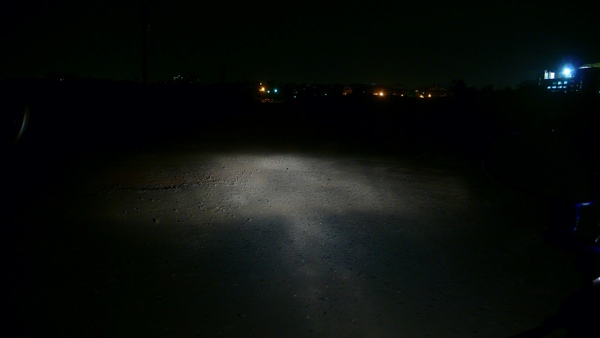

接著是我的怠速近燈


...那我的怠速遠燈咧??
我回來的時候一直找相機裡的檔案,發現都沒有
猜測可能是當場在刪照片的時候,手誤一起砍了Orz




剛剛看完怠速之後,接著就要看催油門了!

一樣先來的是ColdFYN的

大家看到這邊可能會疑惑,為什麼催油門的感覺反而比怠速還暗?
我猜測應該是因為相機設定的關係,若是用怠速的設定來照催油門的亮度,情況就是一片慘白這樣…
實際上催油門變更亮是無誤的!
ColdFYN車友的遠燈

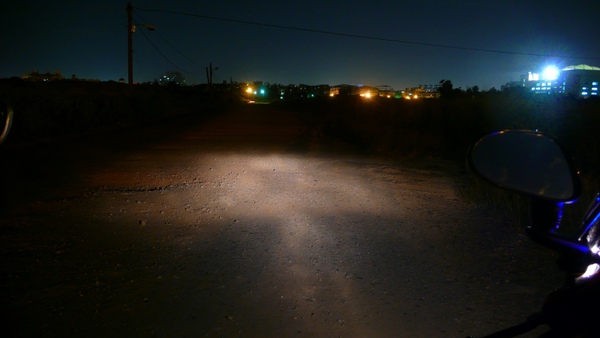

然後是我的近燈

我的遠燈









以上照片皆為立中柱所照,實際上車會再遠一點
我(63KG)坐上車後,近燈的橫切線與斜切線的交會點,約距離8~9公尺


不免俗的我還是要再次強調
這次的照片是讓大家看看勁戰與GP的光形,實際亮度會因相機設定而與實際情況有誤差




再補上一張兩車合璧的照片(催油門+近燈)



燈具K(kymco)Y(yamaha)軍,GP!勁戰!今晚你要哪一組? 都幾!
