偉大公路巡禮~日本JCT

本被文章 0 次, 共有回覆 0
0

0
料理鼠王 網路電視[hr]
看清楚這不是日本地鐵路線圖喔! 這是京阪神高速道路與自動車道路網圖 (放大圖)

筆者全台的高快速道路之匝道幾何配置都了解
台灣公路已不能滿足筆者 所以筆者開始對外研究國外交流道
第一個研究的對象當然是與台灣友好的日本 筆者也很喜歡日本
日本為人熟知的交通印象 "鐵道王國" 其實不然日本的公路建設也是很發達的
真正良好的大眾運輸系統其實是鐵公路並重 兩者都不能偏廢
日本是鐵道王國 但也是公路王國
很多重大公路建設一直在建設著 如圈央道, 新東名高速等等

首都高速道路路網圖(放大圖)
不是隻有這點而已ㄚ 圖中都心環狀線, 八重洲線, 圈央道, 還有其他有料道路,自動車道都還沒放上喔


日本的自動車道相當於台灣國道高速公路的等級
而都會區高速道路相當於台灣的快速道路與市區高架道路的等級
交流道 : interchange (IC)
系統交流道 : junction (JCT)

話不多說 快來看這些令人驚豔的交流道吧!
首都高速道路

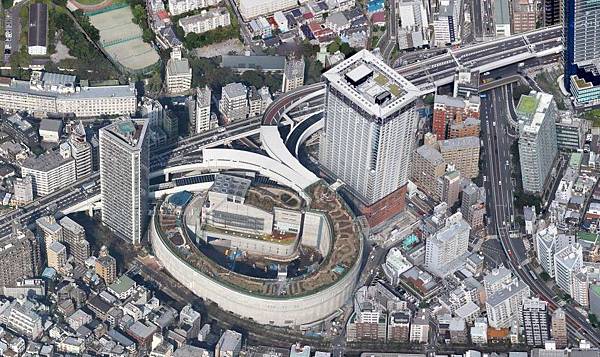

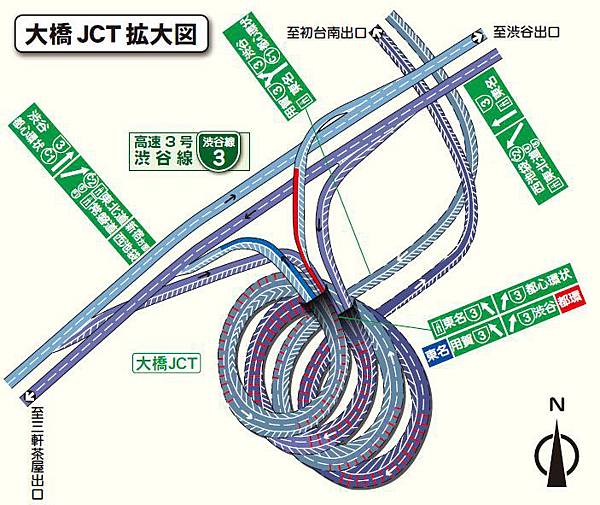

大橋JCT
筆者認為這應該全世界最cool的系統交流道
3號涉谷線是高架橋 C2中央環狀線新宿段則是地下化
這中間至少有40米高度的落差
在有限的土地空間 利用雙層環道連結 繞阿繞阿繞 繞兩圈
真的是超酷的 隻能佩服日本人好強大


檢視較大的地圖

[HD] 首都高速中央環狀線 山手トンネル・大橋JCT往復






大師JCT
與大橋JCT同樣型式 隻是還多了一般交流道的出入口
K1橫羽線為高架橋 主線下行方向(往橫濱)還設有收費站
K6川崎線為地下化段 往川崎市區段還在建設 所以整個JCT還未真正完工



檢視較大的地圖

川崎浮島JCT
筆者認為浮島JCT應該是全世界交流道中 地理位置條件最嚴苛的交流道
整個交流道位置在一人工島上 四個方向有三面環海
三條高快速道路匯合 分別是灣岸線, 川崎線, 東京灣橫斷道路(本身就是一個工程奇蹟 找時間再來專門介紹)
灣岸線在JCT北側是羽田空港南海底隧道 在南側為川崎港海底隧道
至於東京灣橫斷道路在接近神奈川為一海底隧道 在接近千葉則為跨海大橋 中間是由一人工島做連結
所以隻能在有限土地空間設置匝道 匝道配置相當複雜 還設有收費站與一般交流道出入口
但動線卻相當清楚 隻能佩服日本人強大的規劃設計能力




檢視較大的地圖

大黑JCT
為首都高灣岸線與5號大黑線相接之系統交流道
JCT也結合了服務區與一般交流道出入 想當然又是一個很複雜的匝道所建構而成
大黑線為雙層高架 所以整個匝道系統是由雙層環道匝道來連結灣岸線 相當有可看性
灣岸線在大黑JCT兩側有地標斜張橋梁 分別是北側"鶴見翼橋" 與 南側"橫濱港灣大橋"



檢視較大的地圖
來一段首都高速道路灣岸線之車載動畫一飽眼福吧!





以上介紹都是關東地區交流道 其實關西地區交流道也是相當有可看性
下面就來介紹兩個最特別的交流道 垂水JCT與大山崎JCT

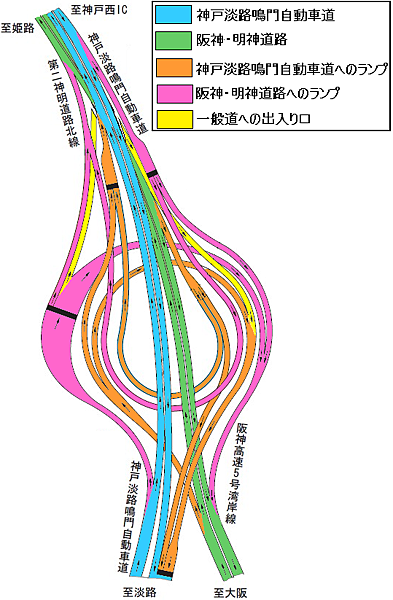

垂水JCT
位於兵庫縣神戶市垂水區的神戶淡路鳴門自動車道、阪神高速5號灣岸線及神戶西繞道(第二神明道路北線)之系統交流道。
神戶淡路鳴門自動車道與阪神高速5號灣岸線兩相交幾近平行 匝道配置為180度大環道 (類似台灣國道3號和美交流道)
也設有一般交流道出入口 匝道配置也非常複雜 匝道上亦設置收費站
所以所需土地空間廣大 為全日本最大之交流道
Fortress




檢視較大的地圖

大山崎JCT
位於京都府大山崎町的名神高速道路及京滋繞道(京都第二外環狀道路)之系統交流道。
此系統交流道同時也設置了一般交流道出入口。將來可以連接京都縱貫自動車道。

已經複雜到我都看不出來每個匝道是接哪線了~冏








檢視較大的地圖

日本JCT看似複雜 其實動線與指標都相當明確 所以還難走錯匝道
台灣幾個最複雜的交流道如機場JCT, 和美IC, 霧峰IC, 鼎金JCT 跟日本這些交流道相比較就很普通了
日本的JCT簡直就是藝術品

筆者自詡是全台最強交流道設計師
筆者認為端看台灣高快速公路交流道壅塞問題 其實很多都是一開始匝道設計與位址選擇太爛 以緻產生嚴重壅塞問題
光靠改善號誌根本不能解決問題 必須從最根本的交通工程去解決
像是中和IC 五股IC 大雅IC 台南IC等交流道 隻可惜筆者不是高公局長
不然其實筆者也有設計這些交流道之改善工程
還有筆者最想建的JCT是將市民大道高架與建國高架相連結 XD

以上圖片來源
新型多邊形1. 首都高速道路株式會社 http://www.shutoko.jp/
2. Google Map https://maps.google.com.tw/
3. Nexco 西日本高速道路株式會社 http://www.w-nexco.co.jp/
4. 日本道路地圖協會 http://www.drm.jp/index.html
